板厚確認革命!!

絶賛販売中!

使い方は簡単、だれでも気軽に使えます

板厚減少の確認で、ポイントマイクロメータを使用していませんか?
片手で製品を持ちながら、ポイントマイクロメータを操作するのは大変ですよね。
板厚確認器アツヨシなら、両手で製品を持って測れるので、簡単に板厚確認ができます。
その上、測定箇所ごとに操作する事なく、連続して測ることができます。

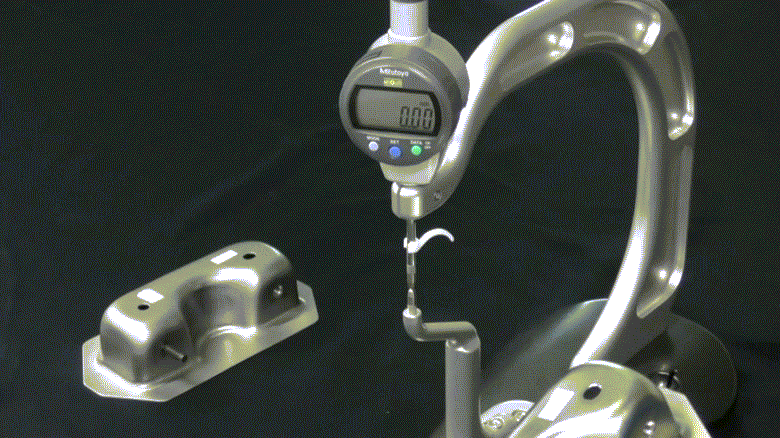

スルスル測る

板厚確認、こんなことでお悩みではありませんか?

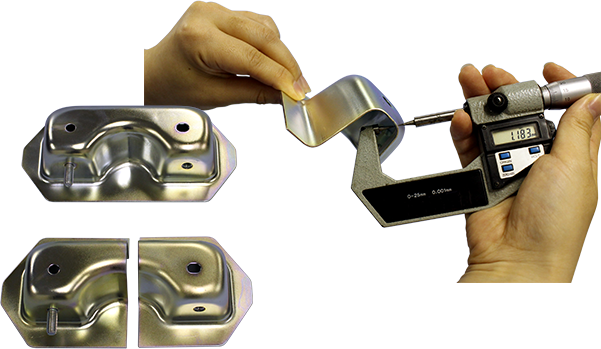

製品を切って測っている方へ

製品を切って測っている方へ

  • 製品を切るのは面倒ですよね?
  • 製品を切ったら納品できないですよね?
  • ハイテン材を切るのは大変ですよね?

測定ポイントが何か所もあり面倒な方へ

測定ポイントが多く面倒な方へ

  • 連続して測ることができませんよね?
  • 操作が煩雑で、慣れないと難しいですね?
  • 曲面を測定、ソコが最薄か自信ありますか?

そんな方に板厚確認器アツヨシがおすすめです!

おすすめの理由

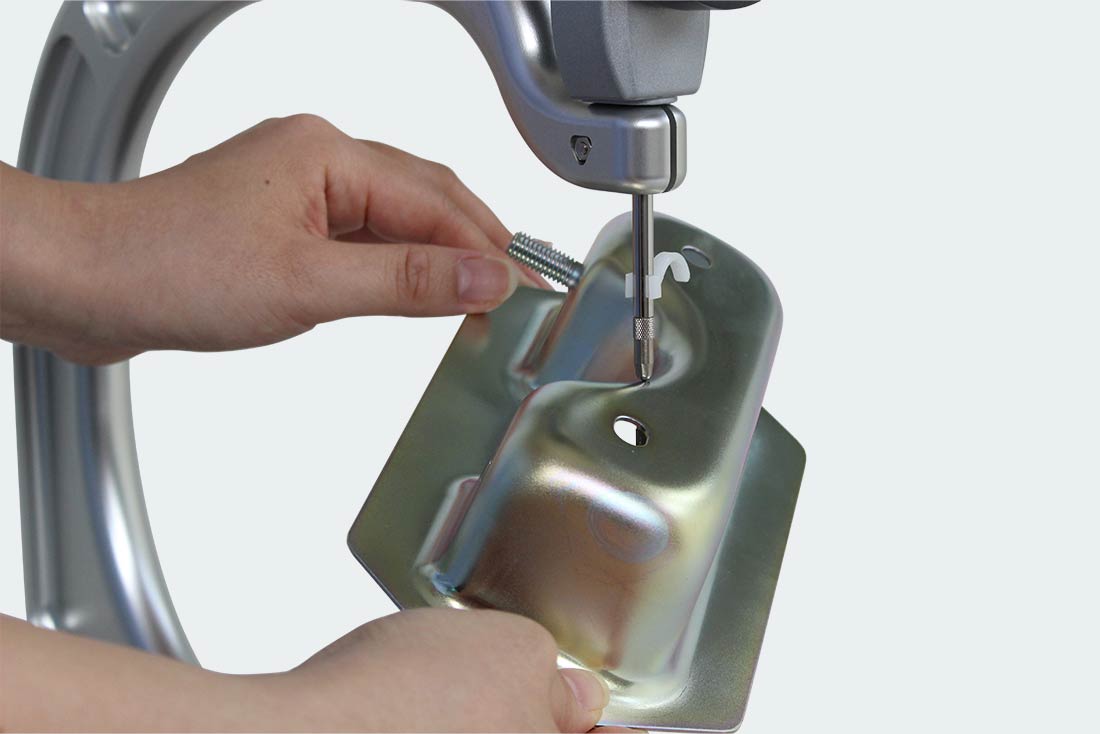

ポイントマイクロよりも深い懐で、測りやすい

ポイントマイクロよりも懐が深く、測りやすい

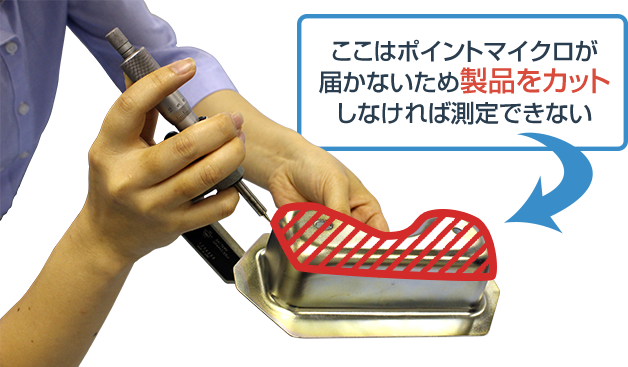

懐が深いので、ポイントマイクロが届かない所も製品を 切らずに測定することが出来ます。

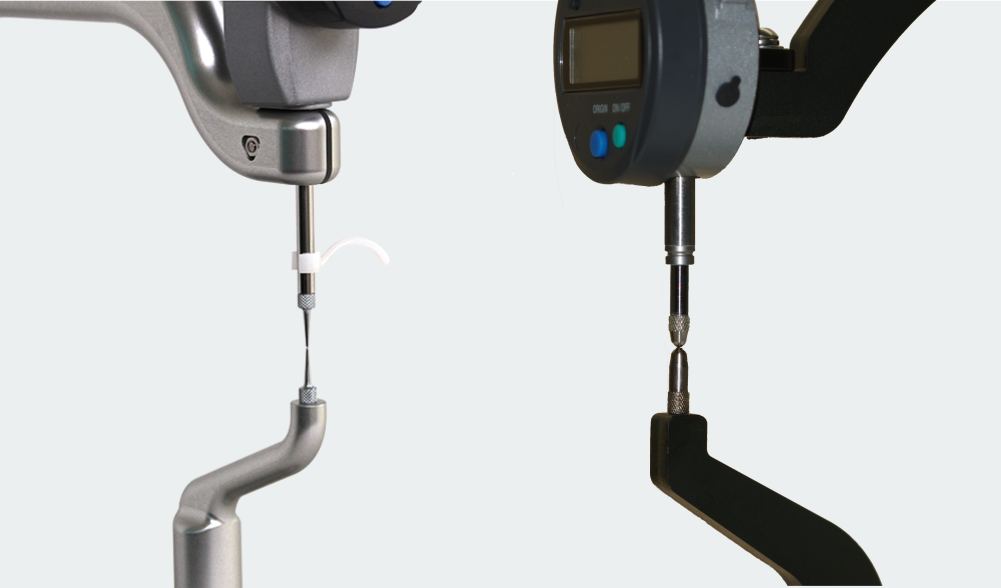

スプリング式の測定子

測定子はスプリング式なので、ポイントマイクロのように一か所ずつ測らなくてもスライドするだけで、連続で正確に測定することが出来ます。

作業の時間が大幅に短縮!

作業時間が大幅に短縮!

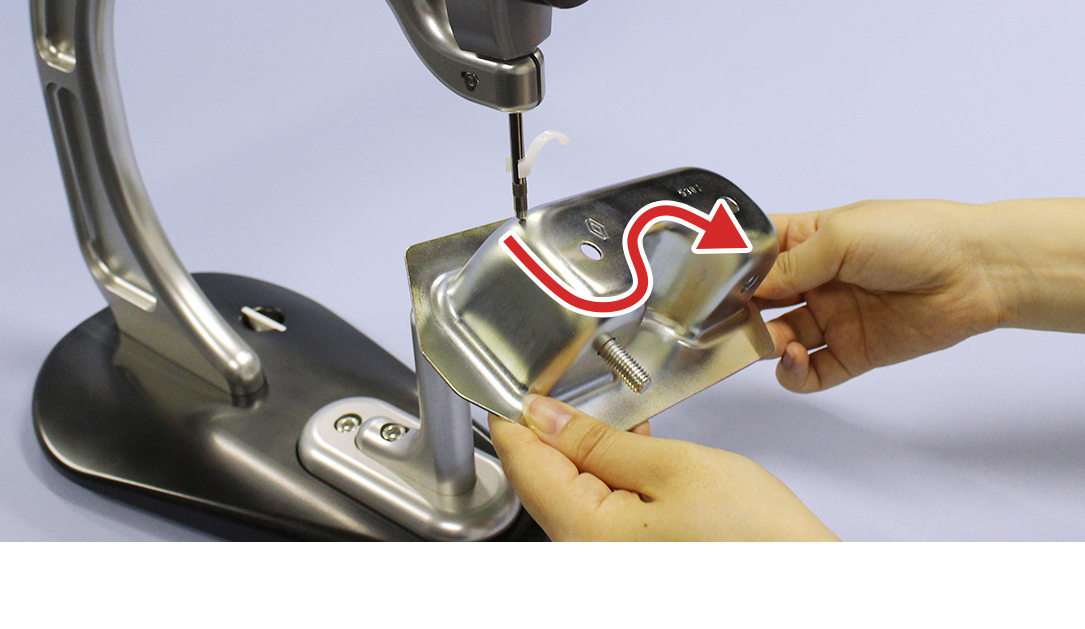

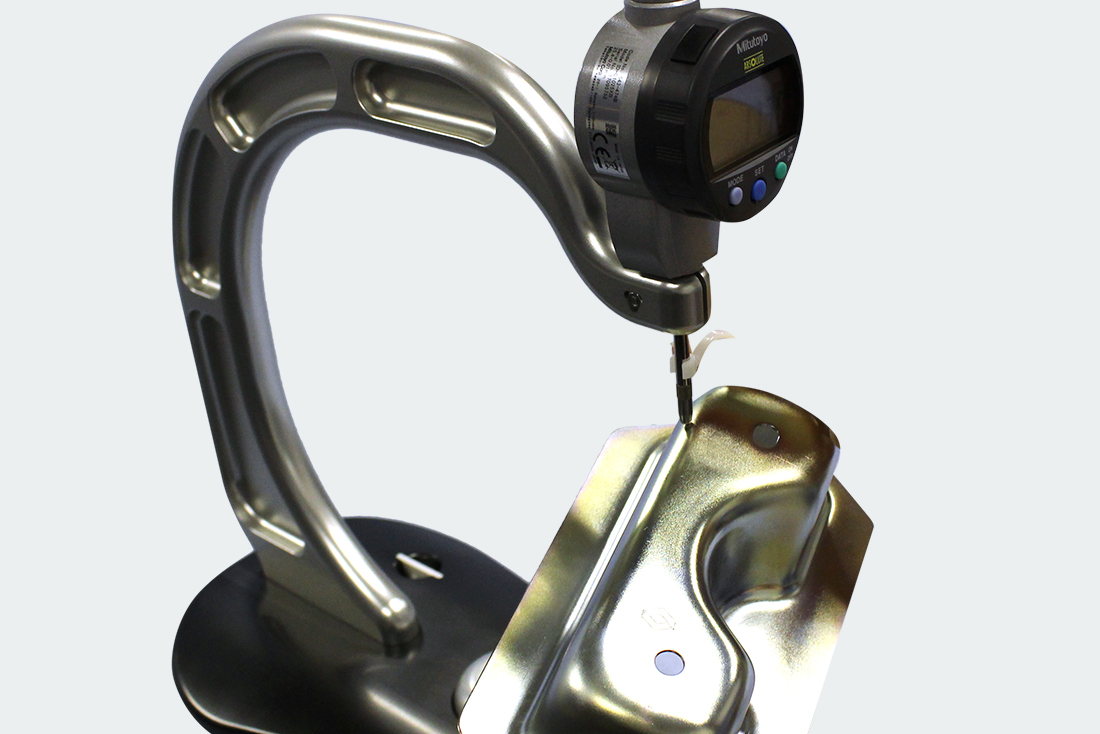

製品をスライドしながら連続して厚さを確認できます。

ポイントマイクロでは、一か所ごとに厚みを確認しなければなりませんが、アツヨシでは製品をスライドしながら連続して厚さを確認できますので、確認作業の時間を大幅に短縮できます。

作業の時間が大幅に短縮!

おすすめの理由 作業の時間が大幅に短縮!

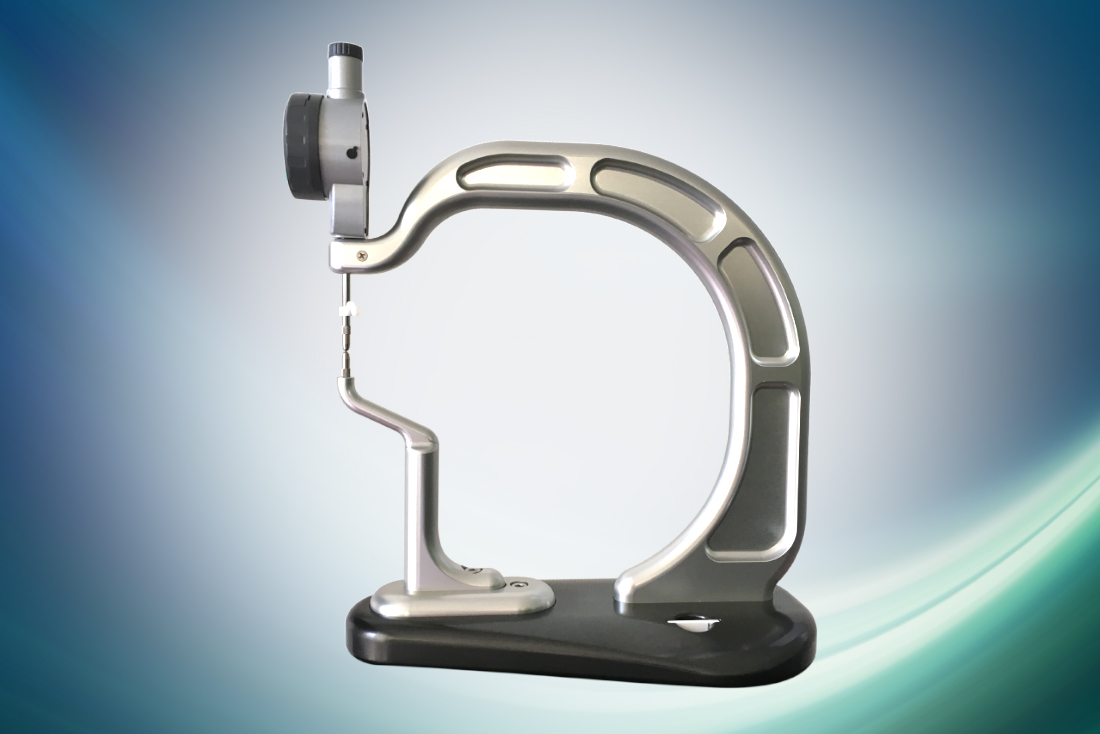

アツヨシはアルミ素材で高耐久!

本製品はアルミ素材の削り出しで造り込んでいます。軽量かつ頑丈で、錆びにくいなどの利点がありますので長年ご愛用いただけます。
より精度の高い測定の必要な品質保証,測定部署にお勧めです。

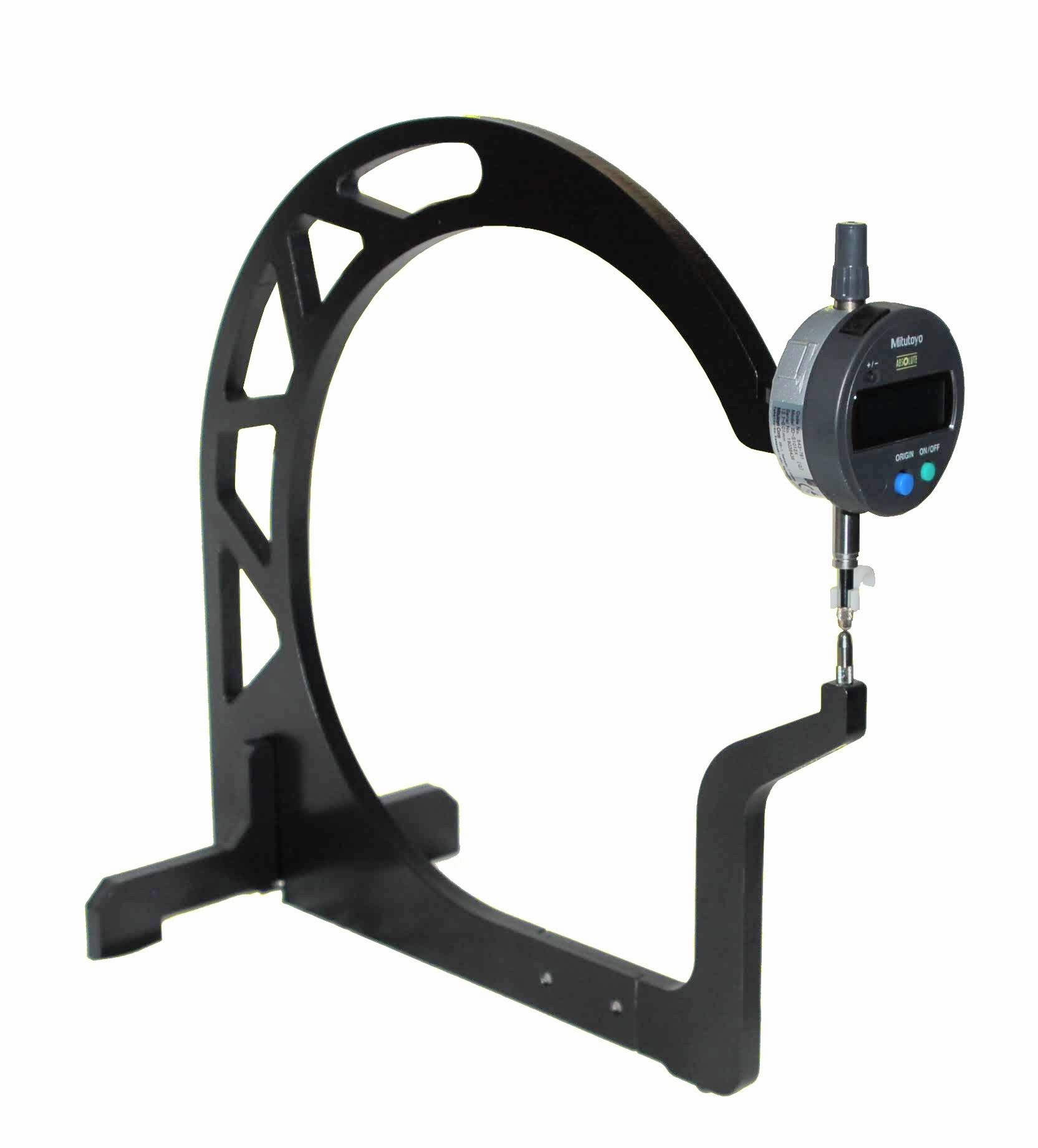

スチール素材で製造現場内でも活躍

Type-Sはスチール素材で製造現場内でも活躍

Type-Sの測定子はボール型のみ対応、製造現場での確認には充分です。

驚きのコスト削減!
ポイントマイクロと比較し、板厚確認器 アツヨシでここまで削減できます!

(弊社調べ)

製品を切って測定

1回の切断時間=3分
1ヶ所当たりの測定時間=80秒
測定か所=5か所
金型立ち上げ時に発生する測定回数=20回
年間での立ち上げ製品数=48製品
(3+80÷60×5)×20×48=9280分

合計154.7時間
773,300円

板厚確認器 アツヨシ

1回の切断時間=0分
1ヶ所当たりの測定時間=25秒
測定か所=5か所
金型立ち上げ時に発生する測定回数=20回
年間での立ち上げ製品数=48製品
(25÷60×5)×20×48=4880分

合計 81.3時間
406,600円

切らずに測るから

約366,700円経費削減!

製品を切らずに測定できても

1ヶ所当たりの測定時間=80秒
測定か所=5か所
金型立ち上げ時に発生する測定回数=20回
年間での立ち上げ製品数=48製品
(80÷60×5×20×48)÷60=106.7時間

合計 106.7時間

板厚確認器 アツヨシ

1ヶ所当たりの測定時間=25秒
測定か所=5か所
金型立ち上げ時に発生する測定回数=20回
年間での立ち上げ製品数=48製品
(25÷60×5×20×48)÷60=33.3時間

合計 33.3時間

連続して測れるから

作業時間 年間約70%削減!!

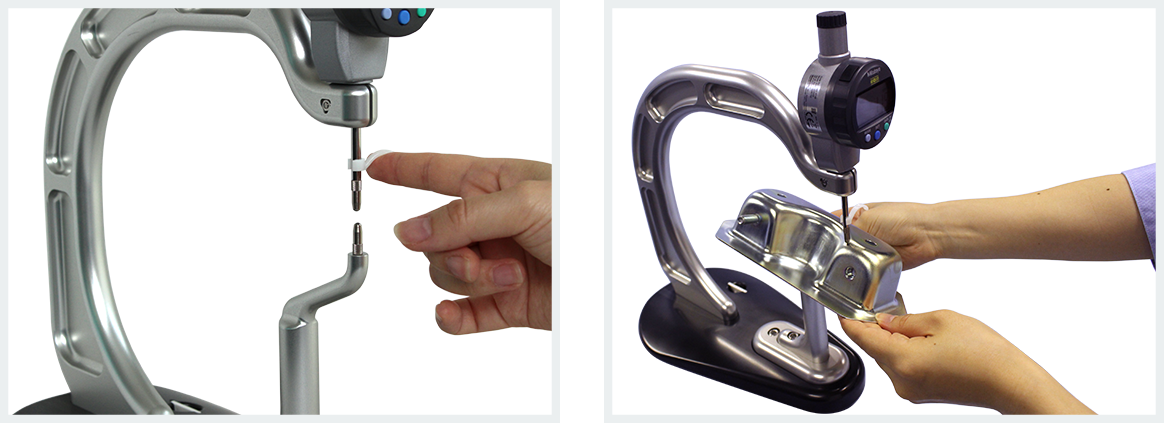

アツヨシの測定方法

準備も簡単。測定も簡単。

複雑な板厚を誰でも簡単、すばやく測定

専用アタッチメントで細かな部分にも

専用アタッチメントで細かな部分にも

対象物に合わせたアタッチメントをご用意しております。(オプション、Type-Sは除く)
詳しくは担当者にお問合せ下さい。

主な仕様

型式番号 AT-44-AN01(ニードル) / AT-44-AB01(ボール) AT-44-SB01(ボール)
製品サイズ 幅160mm×奥行310mm×高さ356mm 幅180mm×奥行320mm×高さ290mm
接地面のサイズ 幅160mm×奥行280mm 幅180mm×奥行265mm
商品重量 約3.0kg 約2.2kg
測定範囲 奥行き 220mm × 深さ 140mm ※ 測定子より 奥行200mm×深さ130mm ※測定子より
材質 (台面)アルミニウム(アルマイト仕上げ)
(フレーム)アルミニウム(アルマイト仕上げ)
スチール(オリーブクロメート仕上げ)
計測器
(標準添付品)
ミツトヨ製 デジマチックインジケータ
 測定精度:1/100 ストローク25mm
ミツトヨ製 デジマチックインジケータ
 測定精度:1/100 ストローク10mm
測定子規格 先端SR0.4 又は ボール径Sφ3 他オプションと交換可 ボール径Sφ3 交換不可

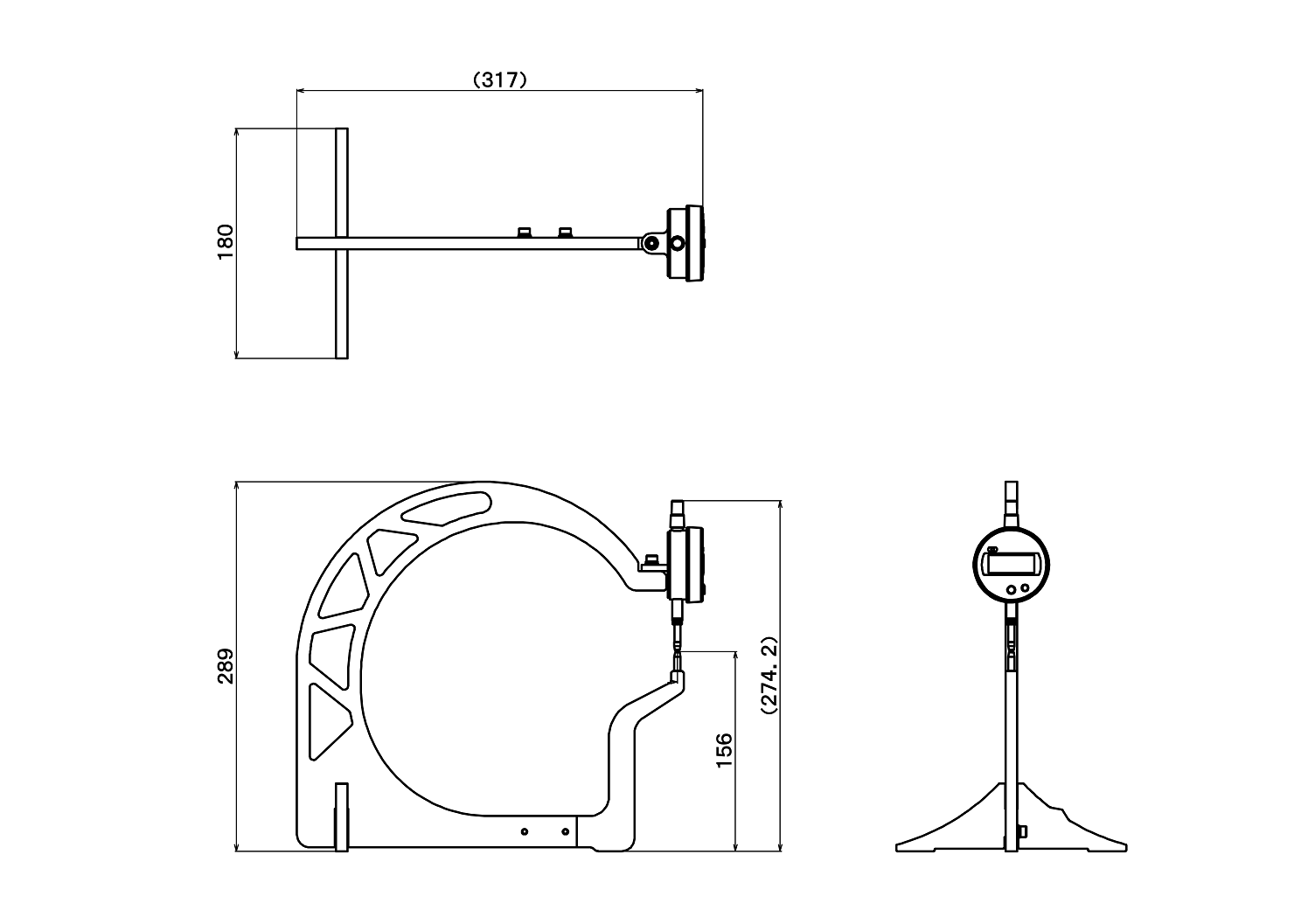

三面図

アツヨシ

Type-s

取扱説明書

AT-44-AN01(ニードル) / AT-44-AB01(ボール) 取扱説明書

AT-44-SB01(ボール) 取扱説明書
